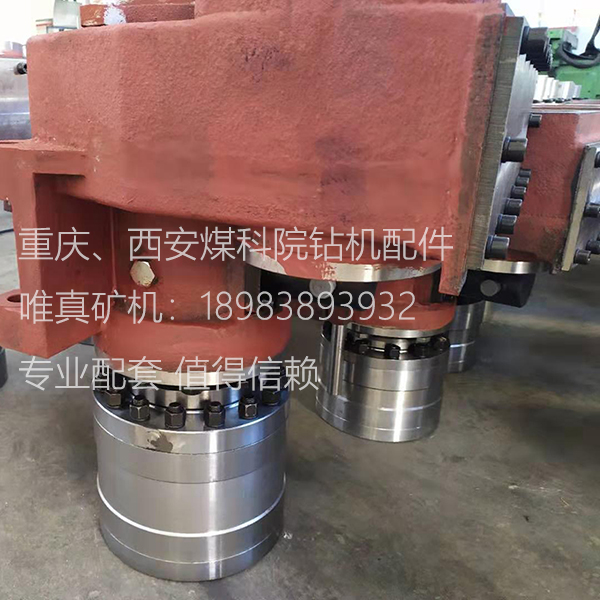

西安煤科院ZDY4000S回转器KZ5动力头总成

更新：2020-04-21 17:56:29 点击：

产品介绍

回转器
回转器由马达、变速箱和卡盘等组成。油马达为手动变量式柱塞马达，通过齿轮减速带动主轴和液压卡盘回转，旋转马达上的手轮可以改变回转器的转速，回转器结构见图（3），各零部件明细见表（3）。卡盘为油压夹紧、弹簧松开的胶筒式结构，压力油经箱体上的滤油器和主轴配油装置油道进入卡盘体，卡盘结构见图(4)，各零部件明细见表(4)。配油装置的泄漏油通过变速箱后经回油滤油器回到油箱。

回转器安装在给进装置的拖板上，给进油缸带动拖板沿机身导轨往复运动，实现钻具的给进或起拔。回转器主轴为通孔式结构，使用钻杆的长度不受钻机给进行程的限制。

KZ5.1.1-24 主轴后端盖
KZ5.1.1-25 轴帽
KZ5.1.1-27 中间轴端盖
KZ5.1.1-23 主轴后端盖密封垫
KZ5.1.1-31 2轴密封垫
KZ5.1.1-28 齿轮Z2
KZ5.1.1-6 箱盖
KZ5.1.1-22 隔环
KZ5.1.1-30 中间轴
KZ5.1.1-21 齿轮Z4
KZ5.1.1-29 齿轮Z3
KZ5.1.1-19 档环2
KZ5.1.1-16配油套
KZ5.1.1-18 主轴
KZ5.1.1-5 轴齿轮
KZ5.1.1-8 箱体
A6V160MA 马达
